Mathe Abschlussprüfungen mit Lösung

Aufgabe B 1

Rauten $A B_{n} C D_{n}$ besitzen die gemeinsame Diagonale $\overline{AC}$ . Die Winkel $\sphericalangle CB_nA$ haben das Maß $\varphi$ mit $\varphi \in\;]0^\circ;180^\circ[$ .

Es gilt: $\overline{AC} =5\;\mathrm{cm}$ .

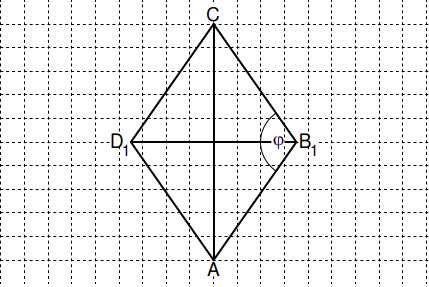

Die Zeichnung zeigt die Raute $A B_{1} C D_{1}$ mit den Diagonalen $\overline{AC}$ und $\overline{B_1D_1 }$ für $\varphi= 110^\circ$ .

Zeichnen Sie die Raute $A B_{2} C D_{2}$ für $\varphi=80^\circ$ in die Zeichnung zur Aufgabenstellung ein. (1 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Raute
Die beiden Symmetrieachsen der Raute sollen die Koordinatenachsen sein. Dann liegt die Mitte der Raute im Koordinatenursprung.
Berechnung der Länge der halben Diagonalen $\overline{D_2B_2}$ ,
Für die Zeichnung werden z.B. die Koordinaten des Punktes $B_{2}$ benötigt.
Skizze des rechten oberen Dreiecks:
Dann gilt:
$\tan 40^\circ=\dfrac{2{,}5}{x_{B_2}}\;\Rightarrow\;x_{B_2}=\dfrac{2{,}5}{\tan 40^\circ}\approx3\;\Rightarrow\;B_2(3|0)$
Damit kann dann die Raute $A B_{2} C D_{2}$ für $\varphi=80^\circ$ gezeichnet werden.
Eingezeichnete Raute $A B_{2} C D_{2}$
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Für die Zeichnung braucht man die Länge der halben Diagonalen $\overline{D_2B_2}$ , die im rechten oberen Dreieck mit dem Tangens berechnet werden kann.
Mit dieser Länge kann dann die Raute $A B_{2} C D_{2}$ gezeichnet werden.
Zeigen Sie, dass für den Umfang $u$ der Rauten $A B_{n} C D_{n}$ in Abhängigkeit von $\varphi$ gilt:
$u(\varphi)=\dfrac{10}{\sin(0{,}5\varphi)}\;\mathrm{cm}$ . (2 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Raute
Zeige, dass für den Umfang $u$ der Rauten $A B_{n} C D_{n}$ in Abhängigkeit von $\varphi$ gilt: $u(\varphi)=\dfrac{10}{\sin(0{,}5\varphi)}\;\mathrm{cm}$
Der Umfang der Raute ist:
$u=4\cdot |\overline{AB_n}|$
Berechnung von $|\overline{AB_n}|$ mithilfe des Sinus
Im unteren rechtwinkligen Dreieck $O A B_{2}$ gilt:
$\sin(0{,}5\varphi)=\dfrac{0{,}5\cdot|\overline{AC}|}{|\overline{AB_n}|}=\dfrac{2{,}5\;\mathrm{cm}}{|\overline{AB_n}|}\;$
$\Rightarrow\;|\overline{AB_n}|(\varphi)=\dfrac{2{,}5}{\sin(0{,}5\varphi)}\;\mathrm{cm}$ für $\varphi \in\;]0^\circ;180^\circ[$
Damit erhält man für $u$ :
$u=4\cdot |\overline{AB_n}|=4\cdot\dfrac{2{,}5}{\sin(0{,}5\varphi)}=\dfrac{10}{\sin(0{,}5\varphi)}\;\mathrm{cm}$
Damit ist gezeigt, dass für den Umfang $u$ der Rauten $A B_{n} C D_{n}$ in Abhängigkeit von $\varphi$ gilt: $u(\varphi)=\dfrac{10}{\sin(0{,}5\varphi)}\;\mathrm{cm}$ .
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Der Umfang der Raute ist $u=4\cdot |\overline{AB_n}|$ .
Berechne im unteren rechtwinkligen Dreieck $|\overline{AB_n}|$ mithilfe des Sinus.

Der Umfang der Raute $A B_{3} C D_{3}$ ist um $15 %$ kleiner als der Umfang der Raute $A B_{1} C D_{1}$ .

Berechnen Sie das zugehörige Maß $\varphi$ des Winkels $C B_{3} A$ .

Runden Sie auf zwei Stellen nach dem Komma. (3 P)

Für diese Aufgabe benötigst Du folgendes Grundwissen: Prozent- und Zinsrechnung

Berechne den Umfang der Raute $A B_{1} C D_{1}$ für $\varphi=110^\circ$ .

$u(110^\circ)=\dfrac{10}{\sin(0{,}5\cdot110^\circ)}\approx12{,}21\;\mathrm{cm}$

Berechne das zugehörige Maß $\varphi$ des Winkels $C B_{3} A$

Der Umfang der Raute $A B_{3} C D_{3}$ ist um $15 %$ kleiner als der Umfang der Raute $A B_{1} C D_{1}$ , d.h. der Umgang der Raute $A B_{1} C D_{1}$ muss mit $0,85$ multipliziert werden, um den Umfang der Raute $A B_{3} C D_{3}$ zu erhalten.

$\Rightarrow\;0{,}85\cdot12{,}21=\dfrac{10}{\sin(0{,}5\varphi)}$ mit $\varphi \in\;]0^\circ;180^\circ[$

Löse die Gleichung nach $\varphi$ auf:

$\displaystyle 0{,}85\cdot12{,}21$	$=$	$\displaystyle \dfrac{10}{\sin(0{,}5\varphi)}$	$\displaystyle \cdot \sin(0{,}5\varphi)$
	↓	Löse nach $\varphi$ auf.
$\displaystyle 0{,}85\cdot12{,}21\cdot\sin(0{,}5\varphi)$	$=$	$\displaystyle 10$	$\displaystyle :(0{,}85\cdot12{,}21)$
$\displaystyle \sin(0{,}5\varphi)$	$=$	$\displaystyle \dfrac{10}{0{,}85\cdot12{,}21}$	$\displaystyle \sin^{-1}()$
$\displaystyle 0{,}5\varphi$	$=$	$\displaystyle \sin^{-1}\left(\dfrac{10}{0{,}85\cdot12{,}21}\right)$
$\displaystyle 0{,}5\varphi$	$\approx ≈$	$\displaystyle 74{,}48^\circ$	$\displaystyle \cdot 2$
$\displaystyle \varphi$	$\approx ≈$	$\displaystyle 148{,}96^\circ$

\displaystyle L=\{148{,}96^\circ\}

Das zugehörige Maß $\varphi$ des Winkels $C B_{3} A$ beträgt rund $148{,}96^\circ$ .

Hast du eine Frage oder Feedback?

Kommentiere hier 👉

2

Aufgabe B 2

Kongruente, gleichschenklige Dreiecke $A_{n} B_{n} C$ und $C D_{n} E_{n}$ besitzen den gemeinsamen Punkt $C$ . Diese Dreiecke haben die Basen $\overline{A_nB_n}$ und $\overline{D_nE_n}$ mit den Mittelpunkten $S_{n}$ und $T_{n}$ .

Es gilt: $|\overline{A_nB_n}| =|\overline{D_nE_n}| = 6\;\mathrm{cm}$ .

Die Winkel $E_{n} C A_{n}$ und $B_{n} C D_{n}$ haben jeweils das Maß $\varphi$ mit $\varphi \in \;]0^\circ;180^\circ[$ .

Die nebenstehende Skizze zeigt die Dreiecke $A_{1} B_{1} C$ und $C D_{1} E_{1}$ für $\varphi= 100^\circ$ .

Die Dreiecke $A_{n} B_{n} C$ und $C D_{n} E_{n}$ rotieren um die Gerade $S_{n} T_{n}$ . In der Skizze ist der Axialschnitt des für $\varphi=100^\circ$ entstehenden Rotationskörpers grau eingefärbt.
Berechnen Sie die Länge der Strecken $\overline{CT_n}$ sowie das Volumen der entstehenden Rotationskörper in Abhängigkeit von $\varphi$ .
$\big[$ Ergebnisse: $|\overline{CT_n}| (\varphi)=3\cdot \tan\left(\dfrac{\varphi}{2}\right)\mathrm{cm}$ ; $V(\varphi)= 18\cdot \pi\cdot\tan\left(\dfrac{\varphi}{2}\right)\mathrm{cm}^3\big]$ (2,5 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Sinus, Kosinus und Tangens
Berechne die Länge der Strecken $\overline{CT_n}$ in Abhängigkeit von $\varphi$

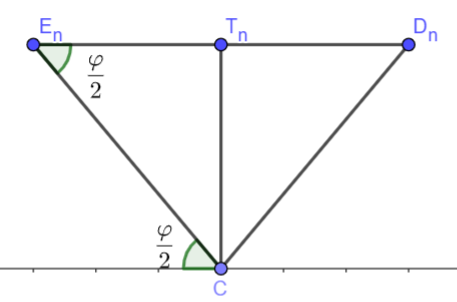

Die Abbildung ist nicht in der Aufgabenstellung gefordert. Sie dient nur zur Veranschaulichung.
Im oberen Dreieck gilt:
$\tan\left(\dfrac{\varphi}{2}\right)=\dfrac{|\overline{CT_n}|}{|\overline{E_nT_n}|}$
Dabei ist $|\overline{E_nT_n}|=0{,}5\cdot |\overline{D_nE_n}|=0{,}5\cdot6=3\;\mathrm{cm}$ .
$\Rightarrow\;|\overline{CT_n}|(\varphi)=|\overline{E_nT_n}|\cdot\tan\left(\dfrac{\varphi}{2}\right)=3\cdot\tan\left(\dfrac{\varphi}{2}\right) \mathrm{cm}$
Die Länge der Strecken $\overline{CT_n}$ in Abhängigkeit von $\varphi$ lautet:
$\displaystyle |\overline{CT_n}|(\varphi)=3\cdot\tan\left(\dfrac{\varphi}{2}\right) \mathrm{cm}$
Berechne das Volumen des zugehörigen Rotationskörpers
$V=2\cdot V_{\text{Kegel}}$
$V_{\text{Kegel}}=\dfrac{1}{3}\cdot G \cdot h$
Die Grundfläche ist ein Kreis $G= \pi \cdot r^2$ mit $r=3\;\mathrm{cm}$ und $h=|\overline{CT_n}|(\varphi)$ .
Dann folgt für das gesuchte Volumen:
$V(\varphi)=2\cdot\frac{1}{3}\cdot\pi\cdot3^2\cdot3\cdot\tan\left(\frac{\varphi}{2}\right)=18\cdot\pi\cdot\tan\left(\frac{\varphi}{2}\right)\mathrm{cm}^3$
Das Volumen des zugehörigen Rotationskörpers ist $V(\varphi)=18\cdot\pi\cdot\tan\left(\frac{\varphi}{2}\right)\mathrm{cm}^3$
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Teil 1
Berechne $\tan\left(\dfrac{\varphi}{2}\right)$ und löse nach $|\overline{CT_n}|$ auf.
Teil 2
Es ist $V=2\cdot V_{\text{Kegel}}$ mit $V_{\text{Kegel}}=\dfrac{1}{3}\cdot G \cdot h$ .
Die Grundfläche ist ein Kreis und die Höhe $h$ ist $h=|\overline{CT_n}|(\varphi)$ .
Die Dreiecke $A_{2} B_{2} C$ und $C D_{2} E_{2}$ sind gleichseitig.
Berechnen Sie das Volumen des zugehörigen Rotationskörpers.
Runden Sie auf zwei Stellen nach dem Komma. (1,5 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Kegel
Bekannt ist, dass die Dreiecke $A_{2} B_{2} C$ und $C D_{2} E_{2}$ gleichseitig sind.
Für den Winkel gilt dann:
$\dfrac{\varphi}{2}=60^\circ \;\Rightarrow\;\varphi=120^\circ$
$\Rightarrow\;V(120^\circ) =18\cdot\pi\cdot\tan\left(\dfrac{120^\circ}{2}\right) \approx 97{,}95$
Das Volumen des zugehörigen Rotationskörpers beträgt rund $97{,}95\;\mathrm{cm}^3$ .
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Beachte, dass im gleichseitigen Dreieck alle Winkel gleich $60^\circ$ sind.
Berechne $V(120^\circ)$ .

3

Aufgabe B 3

Gegeben sind die Funktionen $f_{1}$ mit der Gleichung $y =-1{,}5\cdot \log_{0{,}5} (x + 3)+1$ und $f_{2}$ mit der Gleichung $y =1{,}5\cdot \log_{0{,}5} (x + 2)+1\;\;(x,y \in\mathbb{R})$ .

Runden Sie im Folgenden auf zwei Stellen nach dem Komma.

Berechnen Sie die Nullstelle der Funktion $f_{1}$ und zeichnen Sie den Graphen zu $f_{1}$ für $x\in[-2{,}5;10]$ sowie den Graphen zu $f_{2}$ für $x\in[-1{,}5;10]$ in ein Koordinatensystem.

Für die Zeichnung: Längeneinheit $1\;\mathrm{cm}$ ; $-3 \leq x \leq 10; -5 \leq y \leq 7$ (5 P)

Für diese Aufgabe benötigst Du folgendes Grundwissen: Nullstelle

Berechne die Nullstelle der Funktion $f_{1}$

Gegeben ist $y =-1{,}5\cdot \log_{0{,}5} (x + 3)+1$ .

Für die Berechnung der Nullstelle setze $y = 0$ :

$\displaystyle 0$	$=$	$\displaystyle -1{,}5\cdot \log_{0{,}5} (x + 3)+1$	$\displaystyle +1{,}5\cdot \log_{0{,}5} (x + 3)$
	↓	Löse nach $x$ auf.
$\displaystyle 1{,}5\cdot \log_{0{,}5} (x + 3)$	$=$	$\displaystyle 1$	$\displaystyle :1{,}5$
$\displaystyle \log_{0{,}5} (x + 3)$	$=$	$\displaystyle \dfrac{2}{3}$	$\displaystyle {0{,}5}^{()}$
$\displaystyle x+3$	$=$	$\displaystyle 0{,}5^{\frac{2}{3}}$	$\displaystyle -3$
$\displaystyle x$	$=$	$\displaystyle 0{,}5^{\frac{2}{3}}-3$
$\displaystyle x$	$\approx ≈$	$\displaystyle -2{,}37$

\displaystyle L=\{-2{,}37\}

Die Nullstelle der Funktion $f_{1}$ liegt etwa bei $x = - 2,37$ .

Zeichne den Graphen zu $f_{1}$ für $x\in[-2{,}5;10]$ sowie den Graphen zu $f_{2}$ für $x\in[-1{,}5;10]$ in ein Koordinatensystem

Erstelle eine Wertetabelle für die beiden Funktionen in den angegebenen Intervallen. Trage die berechneten Punkte in ein Koordinatensystem ein und zeichne die beiden Funktionen.

$f_{1}$ für $x\in[-2{,}5;10]$

$x$	-2,5	-2,37	-1,5	-0,5	0	1	2	4	6	8	10
$y$	$- 0,52$	$0$	$1,87$	$2,98$	$3,38$	$4$	$4,48$	$5,21$	$5,75$	$6,19$	$6,55$

$f_{2}$ für $x\in[-1{,}5;10]$

$x$	-1,5	-0,5	0	1	2	4	6	8	10
$y$	$2,49$	$0,13$	$- 0,5$	$- 1,38$	$- 2$	$- 2,88$	$- 3,5$	$- 3,98$	$- 4,38$

Hast du eine Frage oder Feedback?

Kommentiere hier 👉

Punkte $A_n (x |-1{,}5\cdot \log_{0{,}5} (x + 3)+1)$ auf dem Graphen zu $f_{1}$ haben dieselbe Abszisse $x$ wie Punkte auf dem Graphen zu $f_{2}$ . Zusammen mit den Punkten $C (9 ∣ - 3)$ und $D (9 ∣ 4)$ sind sie für $- 1,38 < x < 9$ Eckpunkte von Trapezen $A_{n} B_{n} C D$ .
Zeichnen Sie das Trapez $A_{1} B_{1} C D$ für $x = - 0,5$ und das Trapez $A_{2} B_{2} C D$ für $x = 6$ in das Koordinatensystem zur Aufgabe b) ein. (2 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Trapez
Zeichne das Trapez $A_{1} B_{1} C D$ für $x = - 0,5$ und das Trapez $A_{2} B_{2} C D$ für $x = 6$ in das Koordinatensystem zur Aufgabe b) ein
Für das Trapez $A_{1} B_{1} C D$ :
Gegeben sind $C (9 ∣ - 3)$ und $D (9 ∣ 4)$ , sowie $A_1(-0{,}5|f_1(-0{,}5))$ und $A_{2} (6 ∣ f_{1} (6))$ .
Für das Trapez $A_{2} B_{2} C D$ :
Gegeben sind $C (9 ∣ - 3)$ und $D (9 ∣ 4)$ , sowie $B_2(-0{,}5|f_2(-0{,}5))$ und $A_{2} (6 ∣ f_{2} (6))$ .
Trage alle Punkte ein und verbinde sie.
Eingezeichnete Trapeze $A_{1} B_{1} C D$ und $A_{2} B_{2} C D$
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Für das Trapez $A_{1} B_{1} C D$ :
Gegeben sind $C (9 ∣ - 3)$ und $D (9 ∣ 4)$ , sowie $A_1(-0{,}5|f_1(-0{,}5))$ und $A_{2} (6 ∣ f_{1} (6)) .$
Für das Trapez $A_{2} B_{2} C D$ :
Gegeben sind $C (9 ∣ - 3)$ und $D (9 ∣ 4)$ , sowie $B_2(-0{,}5|f_2(-0{,}5))$ und $A_{2} (6 ∣ f_{2} (6))$ .
Trage alle Punkte ein und verbinde sie.
Berechnen Sie das Maß des Winkels $B_{2} A_{2} D$ . (3 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Tangensfunktion
Berechne das Maß des Winkels $B_{2} A_{2} D$
Geben ist $D (9 ∣ 4)$ .
Berechne $\tan\sphericalangle B_2A_2D$ :
$\tan\sphericalangle B_2A_2D=\dfrac{x_D-x_{A_2}}{y_{A_2}-y_D}$ , dabei ist $A_2(6|-1{,}5\cdot \log_{0{,}5} (6 + 3)+1))\;\Rightarrow\;A_2(6|5{,}75)$
Dann folgt für den gesuchten Winkel:
$\tan\sphericalangle B_2A_2D=\dfrac{x_D-x_{A_2}}{y_{A_2}-y_D}=\dfrac{9-6}{5{,}75-4}=\dfrac{3}{1{,}75}$
$\Rightarrow\;\sphericalangle B_2A_2D=\tan^{-1}\left(\dfrac{3}{1{,}75}\right)\approx59{,}74^\circ$
Das Maß des Winkels $B_{2} A_{2} D$ beträgt rund $59{,}74^\circ$ .
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Berechne $\tan\sphericalangle B_2A_2D$ .

Die Länge der Strecken $\overline{A_nB_n}$ in Abhängigkeit von der Abszisse $x$ der Punkte $A_{n}$ lässt sich durch einen Term der Form $|\overline{A_nB_n}|(x)=\big[-1{,}5\cdot\log_{0{,}5}(x^2 + bx + c)\big]\;\mathrm{LE}$ mit $b,c \in\mathbb{R}$ darstellen.

Bestimmen Sie rechnerisch die Werte für $b$ und $c$ . (2,5 P)

Für diese Aufgabe benötigst Du folgendes Grundwissen: Rechnen mit Logarithmus

Bestimme rechnerisch die Werte für $b$ und $c$

Gegeben ist $|\overline{A_nB_n}|(x)=\big[-1{,}5\cdot\log_{0{,}5}(x^2 + bx + c\big]\;\mathrm{LE}$ mit $x \in\mathbb{R}$ und $- 1,38 < x < 9$ . Weiterhin gegeben sind $A_n (x |-1{,}5\cdot \log_{0{,}5} (x + 3)+1)$ und $B_n(x|1{,}5\cdot \log_{0{,}5} (x + 2)+1)$ .

Dann ist $|\overline{A_nB_n}|(x)=y_{A_n}-y_{B_n}=\big[-1{,}5\cdot \log_{0{,}5} (x + 3)+1-(1{,}5\cdot\log_{0{,}5}(x+2)+1)\big]$ .

$\displaystyle \|\overline{A_nB_n}\|(x)$	$=$	$\displaystyle \big[-1{,}5\cdot \log_{0{,}5} (x + 3)+1-(1{,}5\cdot\log_{0{,}5}(x+2)+1)\big]$
	↓	Löse die Klammer auf.
	$=$	$\displaystyle \big[-1{,}5\cdot\log_{0{,}5}(x+3)+1-1{,}5\cdot \log_{0{,}5} (x + 2)-1\big]$
	↓	Fasse zusammen.
	$=$	$\displaystyle \big[-1{,}5\cdot\log_{0{,}5}(x+3)-1{,}5\cdot \log_{0{,}5} (x + 2)\big]$
	↓	Klammere aus.
	$=$	$\displaystyle -1{,}5\cdot\big[\log_{0{,}5}(x+3)+ \log_{0{,}5} (x + 2)\big]$
	↓	Wende ein Logarithmusgesetz an.
	$=$	$\displaystyle -1{,}5\cdot\big[\log_{0{,}5}\left((x+3)\cdot(x+2)\right)\big]$
	↓	Rechne das Produkt aus.
	$=$	$\displaystyle -1{,}5\cdot\big[\log_{0{,}5}\left(x^2+2x+3x+6\right)\big]$
	↓	Fasse zusammen.
	$=$	$\displaystyle -1{,}5\cdot\big[\log_{0{,}5}\left(x^2+5x+6\right)\big]$

Der Vergleich mit dem gegebenen Term liefert die gesuchten Werte.

Die Werte für $b$ und $c$ sind $b = 5$ und $c = 6$ .

Hast du eine Frage oder Feedback?

Kommentiere hier 👉

Begründen Sie rechnerisch, weshalb es unter den Trapezen $A_{n} B_{n} C D$ kein Rechteck $A_{3} B_{3} C D$ gibt. (3,5 P)

4

Aufgabe B 4

Die Diagonalen $\overline{AC}$ und $\overline{BD}$ des Drachenvierecks $A B C D$ schneiden sich im Punkt $M$ .

Das Drachenviereck $A B C D$ ist die Grundfläche der Pyramide $A B C D S$ mit der Höhe $\overline{MS}$ .

Es gilt: $|\overline{AC}|= 12\;\mathrm{cm} ; |\overline{CM}|= 8\;\mathrm{cm} ; |\overline{BD}|= 8\;\mathrm{cm}; |\overline{MS}|= 7\;\mathrm{cm}$ .

Runden Sie im Folgenden auf zwei Stellen nach dem Komma.

Zeichnen Sie das Schrägbild der Pyramide $A B C D S$ , wobei die Strecke $\overline{AC}$ auf der Schrägbildachse und der Punkt $A$ links vom Punkt $C$ liegen soll.
Für die Zeichnung gilt: $q=\dfrac{1}{2}; \omega=45^\circ$ .
Berechnen Sie sodann die Länge der Strecke $\overline{SC}$ und das Maß des Winkels $M S C$ .
$[$ Teilergebnisse: $|\overline{SC}|=10{,}63\;\mathrm{cm}; \sphericalangle MSC= 48{,}81^\circ]$ (4 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Schrägbilder zeichnen
Zeichne das Schrägbild der Pyramide $A B C D S$ , wobei die Strecke $\overline{AC}$ auf der Schrägbildachse und der Punkt $A$ links vom Punkt $C$ liegen soll
Zeichne die Pyramide, beachte für die Strecke $\overline{BD}$ : $q=\dfrac{1}{2}$ und $\omega= 45^\circ$ .
Pyramide $A B C D S$
Berechne die Länge der Strecke $\overline{SC}$
Betrachte das rechtwinklige Dreieck $S C M$ . Benutze den Satz des Pythagoras.
Hier gilt:
$|\overline{CM}|^2+|\overline{MS}|^2=|\overline{SC}|^2\;\Rightarrow\;\sqrt{8^2+7^2}=|\overline{SC}|$
$|\overline{SC}|\approx 10{,}63\;\mathrm{cm}$
Die Länge der Strecke $\overline{SC}$ beträgt rund $10{,}63\;\mathrm{cm}$ .
Berechne das Maß des Winkels $M S C$
Betrachte das rechtwinklige Dreieck $S C M$ . Benutze den Tangens:
$\tan\sphericalangle MSC=\dfrac{|\overline{CM}|}{|\overline{MS}|}=\dfrac{8}{7}\;\Rightarrow\;\sphericalangle MSC=\tan^{-1}\left(\dfrac{8}{7}\right)\approx48{,}81^\circ$
Das Maß des Winkels $M S C$ beträgt rund $48{,}81^\circ$ .
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Teil 1
Zeichne die Pyramide, beachte für die Strecke $\overline{BD}$ : $q=\dfrac{1}{2}$ und $\omega= 45^\circ$ .
Teil 2
Betrachte das rechtwinklige Dreieck $S C M$ .
Streckenlänge: Benutze den Satz des Pythagoras.
Teil 3
Betrachte das rechtwinklige Dreieck $S C M$ .
Winkelberechnung: Benutze den Tangens.
Punkte $E_{n}$ liegen auf der Strecke $\overline{MC}$ . Die Winkel $M S E_{n}$ haben das Maß $\varphi$ mit $\varphi\in [0^\circ; 48{,}81^\circ]$ . Für Punkte $P_n \in\overline{SE_n}$ gilt: $|\overline{SP_n}| = 6 \;\mathrm{cm}$ .
Zeichnen Sie die Strecke $\overline{SE_1}$ sowie den Punkt $P_{1}$ für $\varphi=40^\circ$ in das Schrägbild zu Aufgabe a) ein. (1 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Winkel konstruieren
Zeichne die Strecke $\overline{SE_1}$ sowie den Punkt $P_{1}$ für $\varphi=40^\circ$ in das Schrägbild zu Aufgabe a) ein
Trage im Punkt $S$ den Winkel $\varphi=40^\circ$ an die Strecke $\overline{MS}$ an.
Der freie Schenkel schneidet die Strecke $\overline{AC}$ im Punkt $E_{1}$ .
Zeichne einen Kreis um $S$ mit dem Radius $r=6\mathrm{\ cm}$ .
Du erhältst den Punkt $P_{1}$ auf der Strecke $\overline{SE_1}$ .
Anmerkung: Der Kreis um $S$ ist in der Abbildung nicht dargestellt, nur sein Schnittpunkt $P_{1}$ mit der Strecke $\overline{SE_1}$ .
Pyramide mit eingezeichneten Punkten $E_{1}$ , $P_{1}$ und $\overline{SE_1}$
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Trage im Punkt $S$ den Winkel $\varphi=40^\circ$ an die Strecke $\overline{MS}$ an.
Der freie Schenkel schneidet die Strecke $\overline{AC}$ im Punkt $E_{1}$ .
Zeichne einen Kreis um $S$ mit dem Radius $r=6 ;\mathrm{cm}$ .
Du erhältst den Punkt $P_{1}$ auf der Strecke $\overline{SE_1}$ .
Punkte $T_{n}$ sind die Fußpunkte der Lote von den Punkten $P_{n}$ auf die Strecke $\overline{MS}$ .
Zeichnen Sie die Strecke $P_{1} T_{1}$ in das Schrägbild zu Aufgabe a) ein.
Zeigen Sie sodann, dass für die Länge der Strecken $\overline{MT_n}$ in Abhängigkeit von $\varphi$ gilt:
$|\overline{MT_n}|(\varphi)= (7-6\cdot \cos\varphi)\;\mathrm{cm}$ . (2,5 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Parallele Geraden konstruieren
Zeichne die Strecke $P_{1} T_{1}$ in das Schrägbild zu Aufgabe a) ein
Zeichne eine zur Strecke $\overline{AC}$ parallele Strecke, die im Punkt $P_{1}$ beginnt und im Punkt $T_{1}$ endet.
Pyramide mit Strecke $\overline{P_1T_1}$
Zeige sodann, dass für die Länge der Strecken $\overline{MT_n}$ in Abhängigkeit von $\varphi$ gilt: $|\overline{MT_n}|(\varphi)= (7-6\cdot \cos\varphi)\;\mathrm{cm}$
Bekannt sind $|\overline{SP_n}| = 6 \;\mathrm{cm}$ und $|\overline{MS}|= 7\;\mathrm{cm}$
Außerdem gilt:
$|\overline{MT_n}|=|\overline{MS}|-|\overline{ST_n}|$
Für den $\cos\varphi$ im rechtwinkligen Dreieck $S P_{n} T_{n}$ gilt dann:
$\cos\varphi=\dfrac{|\overline{ST_n}|}{ |\overline{SP_n}|}=\dfrac{|\overline{ST_n}|}{ 6 \;\mathrm{cm}}\;\Rightarrow\;|\overline{ST_n}|(\varphi)=6\cdot \cos\varphi \;\mathrm{cm}$ mit $\varphi\in [0^\circ; 48{,}81^\circ]$
Dann erhält man:
$|\overline{MT_n}|=|\overline{MS}|-|\overline{ST_n}|=(7-6\cdot \cos\varphi) \;\mathrm{cm}$
Ergebnis: $|\overline{MT_n}|(\varphi)=(7-6\cdot \cos\varphi) \;\mathrm{cm}$ mit $\varphi\in [0^\circ; 48{,}81^\circ]$
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Teil 1
Zeichne eine zur Strecke $\overline{AC}$ parallele Strecke, die im Punkt $P_{1}$ beginnt und im Punkt $T_{1}$ endet.
Teil 2
Bekannt sind $|\overline{SP_n}| = 6 \;\mathrm{cm}$ und $|\overline{MS}|= 7\;\mathrm{cm}$ und es gilt: $|\overline{MT_n}|=|\overline{MS}|-|\overline{ST_n}|$
Berechne den $\cos\varphi$ im rechtwinkligen Dreieck $S P_{n} T_{n}$ .
Unter den Strecken $\overline{MT_n}$ hat die Strecke $\overline{MT_0}$ die maximale Länge.
Geben Sie den zugehörigen Wert für $\varphi$ an. (1 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Winkel
Gib den zugehörigen Wert für $\varphi$ an
Je kleiner der Winkel $\varphi$ wird, desto kleiner wird die Strecke $\overline{MT_n}$ .
Anderseits wird die Strecke $\overline{MT_n}$ maximal, wenn $\varphi$ maximal wird.
Der maximale Wert, den $\varphi$ annehmen kann, ist $\varphi=\sphericalangle MSC= 48{,}81^\circ$
(siehe Aufgabe a).
Für $\varphi= 48{,}81^\circ$ hat die Strecke $\overline{MT_0}$ die maximale Länge.
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Die Strecke $\overline{MT_n}$ wird maximal, wenn $\varphi$ maximal wird.
Siehe Aufgabe a).
Die Punkte $P_{n}$ sind die Spitzen von Pyramiden $B C D P_{n}$ mit den Höhen $\overline{P_nF_n}$ $\left(F_n \in\overline{MC}\right)$ .
Zeichnen Sie die Pyramide $B C D P_{1}$ und die Höhe $P_{1} F_{1}$ in das Schrägbild zu Aufgabe a) ein.
Zeigen Sie durch Rechnung, dass für das Volumen $V$ der Pyramiden $B C D P_{n}$ in Abhängigkeit von $\varphi$ gilt: $V(\varphi)=(74{,}67 -64\cdot \cos\varphi)\;\mathrm{cm}^3$ . (2 P)
Für diese Aufgabe benötigst Du folgendes Grundwissen: Pyramide
Zeichne die Pyramide $B C D P_{1}$ und die Höhe $\overline{P_1F_1}$ in das Schrägbild zu Aufgabe a) ein
Zeichne die Pyramide $B C D P_{1}$ und die Höhe $\overline{P_1F_1}$ ein.
Pyramide $B C D P_{1}$ und die Höhe $\overline{P_1F_1}$ (grün)
Zeige durch Rechnung, dass für das Volumen $V$ der Pyramiden $B C D P_{n}$ in Abhängigkeit von $\varphi$ gilt: $V(\varphi)=(74{,}67 -64\cdot \cos\varphi)\;\mathrm{cm}^3$
$V=\dfrac{1}{3}\cdot G\cdot h$ .
Dabei ist die Grundfläche $G$ ein Dreieck mit der Grundseite $|\overline{BD}|= 8\;\mathrm{cm}$ und der Höhe $|\overline{CM}|= 8\;\mathrm{cm}$ .
$A_{\text{Dreieck}}=\dfrac{1}{2}\cdot |\overline{BD}|\cdot|\overline{CM}|=\dfrac{1}{2}\cdot 8\cdot 8=32\;\mathrm{cm}^2$
Die Pyramidenhöhe ist $|\overline{P_nF_n}|=|\overline{MT_n}|(\varphi)=(7-6\cdot \cos\varphi) \;\mathrm{cm}$ .
Dann folgt für das Pyramidenvolumen:
$V(\varphi)=\dfrac{1}{3}\cdot 32\cdot (7-6\cdot \cos\varphi) =(74{,}67-64\cdot \cos\varphi)\;\mathrm{cm}^3$
Das Volumen $V$ der Pyramiden $B C D P_{n}$ in Abhängigkeit von $\varphi$ ist:
$\displaystyle V(\varphi)=(74{,}67 -64\cdot \cos\varphi)\;\mathrm{cm}^3$
Hast du eine Frage oder Feedback?
Kommentiere hier 👉
Teil 1
Zeichne die Pyramide $B C D P_{1}$ und die Höhe $\overline{P_1F_1}$ ein.
Teil 2
$V_P=\dfrac{1}{3}\cdot G\cdot h$
Die Grundfläche $G$ ist ein Dreieck mit der Grundseite $|\overline{BD}|= 8\;\mathrm{cm}$ und der Höhe $|\overline{CM}|= 8\;\mathrm{cm}$ .
Die Pyramidenhöhe ist $|\overline{P_nF_n}|=|\overline{MT_n}|(\varphi)=(7-6\cdot \cos\varphi) \;\mathrm{cm}$ .

Das Volumen der Pyramide $B C D P_{2}$ beträgt $\dfrac{1}{5}$ des Volumens der Pyramide $A B C D S$ .

Berechnen Sie den zugehörigen Wert für $\varphi$ . (3 P)

Für diese Aufgabe benötigst Du folgendes Grundwissen: Pyramide

Berechne den zugehörigen Wert für $\varphi$

Das Pyramidenvolumen der Pyramide $A B C D S$ ist:

$V_{ABCDS}=\dfrac{1}{3}\cdot G\cdot h$

Dabei ist die Grundseite ein Drachenviereck mit den beiden Diagonalen $|\overline{AC}|= 12\;\mathrm{cm}$ und $|\overline{BC}|= 8\;\mathrm{cm}$ .

$\Rightarrow\;G=A_{\text{Drache}}=\dfrac{1}{2}\cdot |\overline{AC}|\cdot |\overline{BC}|=\dfrac{1}{2}\cdot 12\cdot8=48\;\mathrm{cm}^2$

Die Pyramidenhöhe ist $|\overline{MS}|= 7\;\mathrm{cm}$ .

Dann folgt für das Pyramidenvolumen:

$V_{\text{ABCDS}}=\dfrac{1}{3}\cdot 48\cdot 7=112\;\mathrm{cm}^3$

Das Volumen der Pyramide $B C D P_{2}$ beträgt $\dfrac{1}{5}$ des Volumens der Pyramide $A B C D S$ .

Demnach hat die Pyramide $B C D P_{2}$ ein Volumen von:

$V_{BCDP_2}=\dfrac{112}{5}=22{,}4\;\mathrm{cm}^3$ .

Also gilt:

$V(\varphi)=(74{,}67 -64\cdot \cos\varphi)\;\mathrm{cm}^3=22{,}4\;\mathrm{cm}^3$ für $\varphi\in [0^\circ; 48{,}81^\circ]$ .

Jetzt können wir das nach $\varphi$ umformen:

$\displaystyle 74{,}67-64\cdot\cos\varphi$	$=$	$\displaystyle 22{,}4$	$\displaystyle +64\cdot \cos\varphi$
$\displaystyle 74{,}67$	$=$	$\displaystyle 64\cdot \cos\varphi+22{,}4$	$\displaystyle -22{,}4$
$\displaystyle 52{,}27$	$=$	$\displaystyle 64\cdot\cos\varphi$	$\displaystyle :64$
$\displaystyle \dfrac{52{,}27}{64}$	$=$	$\displaystyle \cos\varphi$

$\cos\varphi=\dfrac{52{,}27}{64}\;\Rightarrow\;\varphi=\cos^{-1}\left(\dfrac{52{,}27}{64}\right)\approx35{,}24^\circ$

$L=\{35{,}24^\circ\}$

Der zugehörige Wert für $\varphi$ beträgt rund $35{,}24^\circ$ .

Hast du eine Frage oder Feedback?

Kommentiere hier 👉

Das Dreieck $S P_{3} C$ ist gleichschenklig.

Bestimmen Sie rechnerisch den zugehörigen Wert für $\varphi$ . (2,5 P)

Für diese Aufgabe benötigst Du folgendes Grundwissen: Sinussatz und Kosinussatz im allgemeinen Dreieck

Bestimme rechnerisch den zugehörigen Wert für $\varphi$

Das Dreieck $S P_{3} C$ ist gleichschenklig.

Demnach sind $|\overline{SP_3}|=|\overline{P_3C}|= 6\;\mathrm{cm}$ .

Benutze zur Berechnung des Winkels $\varphi$ den Kosinussatz:

$\cos(\gamma)=\dfrac{a^2+b^2-c^2}{2ab}$

Der Winkel $\gamma$ ist hier der Winkel $\sphericalangle P_3SC=48{,}81 ^\circ-\varphi$ .

Die Seite $a=|\overline{SC}|= 10{,}63\;\mathrm{cm}$ , die Seite $b=|\overline{SP_3}|= 6\;\mathrm{cm}$ und die Seite $c=|\overline{P_3C}|= 6\;\mathrm{cm}$ .

Damit folgt:

$\cos(48{,}81 ^\circ-\varphi)=\dfrac{10{,}63^2+6^2-6^2}{2\cdot 10{,}63\cdot6}$ für $\varphi\in [0^\circ; 48{,}81^\circ]$ .

Wieder formen wir nach $\varphi$ um:

$\displaystyle \cos(48{,}81 ^\circ-\varphi)$	$=$	$\displaystyle \dfrac{10{,}63^2+6^2-6^2}{2\cdot 10{,}63\cdot6}$
	↓	Vereinfache.
$\displaystyle \cos(48{,}81 ^\circ-\varphi)$	$=$	$\displaystyle \dfrac{10{,}63}{12}$	$\displaystyle \cos^{-1}()$
	↓	Löse nach $\varphi$ auf.
$\displaystyle 48{,}81 ^\circ-\varphi$	$=$	$\displaystyle \cos^{-1}\left(\dfrac{10{,}63}{12}\right)$
$\displaystyle 48{,}81 ^\circ-\varphi$	$\approx ≈$	$\displaystyle 27{,}65^\circ$	$\displaystyle +\varphi-27{,}65^\circ$
$\displaystyle 21{,}16^\circ$	$\approx ≈$	$\displaystyle \varphi$

$L=\{21{,}16^\circ\}$

Der zugehörige Wert für $\varphi$ beträgt rund $21{,}16^\circ$ .

Hast du eine Frage oder Feedback?

Kommentiere hier 👉

$\displaystyle 4$	$=$	$\displaystyle -1{,}5\cdot \log_{0{,}5} (x + 3)+1$	$\displaystyle -1$
	↓	Löse nach $x$ auf.
$\displaystyle 3$	$=$	$\displaystyle -1{,}5\cdot \log_{0{,}5} (x + 3)$	$\displaystyle :(-1{,}5)$
$\displaystyle -2$	$=$	$\displaystyle \log_{0{,}5} (x + 3)$	$\displaystyle 0{,}5^{()}$
$\displaystyle 0{,}5^{-2}$	$=$	$\displaystyle x+3$	$\displaystyle -3$
$\displaystyle 0{,}5^{-2}-3$	$=$	$\displaystyle x$
$\displaystyle 4-3$	$=$	$\displaystyle x$
$\displaystyle 1$	$=$	$\displaystyle x$

Nachtermin Teil B

Aufgabe B 1

Berechnung der Länge der halben Diagonalen D2B2‾\overline{D_2B_2}D2​B2​​,

Hast du eine Frage oder Feedback?

Zeige, dass für den Umfang uuu der Rauten ABnCDnAB_nCD_nABn​CDn​ in Abhängigkeit von φ\varphiφ gilt: u(φ)=10sin⁡(0,5φ) cmu(\varphi)=\dfrac{10}{\sin(0{,}5\varphi)}\;\mathrm{cm}u(φ)=sin(0,5φ)10​cm

Berechnung von ∣ABn‾∣|\overline{AB_n}|∣ABn​​∣ mithilfe des Sinus

Hast du eine Frage oder Feedback?

Berechne den Umfang der Raute AB1CD1AB_1CD_1AB1​CD1​ für φ=110∘\varphi=110^\circφ=110∘.

Berechne das zugehörige Maß φ\varphiφ des Winkels CB3ACB_3ACB3​A

Hast du eine Frage oder Feedback?

Aufgabe B 2

Berechne die Länge der Strecken CTn‾\overline{CT_n}CTn​​ in Abhängigkeit von φ\varphiφ

Berechne das Volumen des zugehörigen Rotationskörpers

Hast du eine Frage oder Feedback?

Hast du eine Frage oder Feedback?

Aufgabe B 3

Berechne die Nullstelle der Funktion f1f_1f1​

Zeichne den Graphen zu f1f_1f1​ für x∈[−2,5;10]x\in[-2{,}5;10]x∈[−2,5;10] sowie den Graphen zu f2f_2f2​ für x∈[−1,5;10]x\in[-1{,}5;10]x∈[−1,5;10] in ein Koordinatensystem

Hast du eine Frage oder Feedback?

Zeichne das Trapez A1B1CDA_1B_1CDA1​B1​CD für x=−0,5x =-0{,}5x=−0,5 und das Trapez A2B2CDA_2B_2CDA2​B2​CD für x=6x= 6x=6 in das Koordinatensystem zur Aufgabe b) ein

Hast du eine Frage oder Feedback?

Berechne das Maß des Winkels B2A2DB_2A_2DB2​A2​D

Hast du eine Frage oder Feedback?

Bestimme rechnerisch die Werte für bbb und ccc

Hast du eine Frage oder Feedback?

Begründe rechnerisch, weshalb es unter den Trapezen AnBnCDA_nB_nCDAn​Bn​CD kein Rechteck A3B3CDA_3B_3CDA3​B3​CD gibt

Hast du eine Frage oder Feedback?

Aufgabe B 4

Zeichne das Schrägbild der Pyramide ABCDSABCDSABCDS, wobei die Strecke AC‾\overline{AC}AC auf der Schrägbildachse und der Punkt AAA links vom Punkt CCC liegen soll

Berechne die Länge der Strecke SC‾\overline{SC}SC

Berechne das Maß des Winkels MSCMSCMSC

Hast du eine Frage oder Feedback?

Zeichne die Strecke SE1‾\overline{SE_1}SE1​​ sowie den Punkt P1P_1P1​ für φ=40∘\varphi=40^\circφ=40∘ in das Schrägbild zu Aufgabe a) ein

Hast du eine Frage oder Feedback?

Zeichne die Strecke P1T1P_1T_1P1​T1​ in das Schrägbild zu Aufgabe a) ein

Zeige sodann, dass für die Länge der Strecken MTn‾\overline{MT_n}MTn​​ in Abhängigkeit von φ\varphiφ gilt: ∣MTn‾∣(φ)=(7−6⋅cos⁡φ) cm|\overline{MT_n}|(\varphi)= (7-6\cdot \cos\varphi)\;\mathrm{cm}∣MTn​​∣(φ)=(7−6⋅cosφ)cm

Hast du eine Frage oder Feedback?

Gib den zugehörigen Wert für φ\varphiφ an

Hast du eine Frage oder Feedback?

Zeichne die Pyramide BCDP1BCDP_1BCDP1​ und die Höhe P1F1‾\overline{P_1F_1}P1​F1​​ in das Schrägbild zu Aufgabe a) ein

Pyramide BCDP1BCDP_1BCDP1​ und die Höhe P1F1‾\overline{P_1F_1}P1​F1​​ (grün)

Zeige durch Rechnung, dass für das Volumen VVVder Pyramiden BCDPnBCDP_nBCDPn​ in Abhängigkeit von φ\varphiφ gilt: V(φ)=(74,67−64⋅cos⁡φ) cm3V(\varphi)=(74{,}67 -64\cdot \cos\varphi)\;\mathrm{cm}^3V(φ)=(74,67−64⋅cosφ)cm3

Hast du eine Frage oder Feedback?

Berechne den zugehörigen Wert für φ\varphiφ

Hast du eine Frage oder Feedback?

Bestimme rechnerisch den zugehörigen Wert für φ\varphiφ

Hast du eine Frage oder Feedback?

Berechnung der Länge der halben Diagonalen $\overline{D_2B_2}$ ,

Zeige, dass für den Umfang $u$ der Rauten $A B_{n} C D_{n}$ in Abhängigkeit von $\varphi$ gilt: $u(\varphi)=\dfrac{10}{\sin(0{,}5\varphi)}\;\mathrm{cm}$

Berechnung von $|\overline{AB_n}|$ mithilfe des Sinus

Berechne den Umfang der Raute $A B_{1} C D_{1}$ für $\varphi=110^\circ$ .

Berechne das zugehörige Maß $\varphi$ des Winkels $C B_{3} A$

Berechne die Länge der Strecken $\overline{CT_n}$ in Abhängigkeit von $\varphi$

Berechne die Nullstelle der Funktion $f_{1}$

Zeichne den Graphen zu $f_{1}$ für $x\in[-2{,}5;10]$ sowie den Graphen zu $f_{2}$ für $x\in[-1{,}5;10]$ in ein Koordinatensystem

Zeichne das Trapez $A_{1} B_{1} C D$ für $x = - 0,5$ und das Trapez $A_{2} B_{2} C D$ für $x = 6$ in das Koordinatensystem zur Aufgabe b) ein

Berechne das Maß des Winkels $B_{2} A_{2} D$

Bestimme rechnerisch die Werte für $b$ und $c$

Begründe rechnerisch, weshalb es unter den Trapezen $A_{n} B_{n} C D$ kein Rechteck $A_{3} B_{3} C D$ gibt

Zeichne das Schrägbild der Pyramide $A B C D S$ , wobei die Strecke $\overline{AC}$ auf der Schrägbildachse und der Punkt $A$ links vom Punkt $C$ liegen soll

Berechne die Länge der Strecke $\overline{SC}$

Berechne das Maß des Winkels $M S C$

Zeichne die Strecke $\overline{SE_1}$ sowie den Punkt $P_{1}$ für $\varphi=40^\circ$ in das Schrägbild zu Aufgabe a) ein

Zeichne die Strecke $P_{1} T_{1}$ in das Schrägbild zu Aufgabe a) ein

Zeige sodann, dass für die Länge der Strecken $\overline{MT_n}$ in Abhängigkeit von $\varphi$ gilt: $|\overline{MT_n}|(\varphi)= (7-6\cdot \cos\varphi)\;\mathrm{cm}$

Gib den zugehörigen Wert für $\varphi$ an

Zeichne die Pyramide $B C D P_{1}$ und die Höhe $\overline{P_1F_1}$ in das Schrägbild zu Aufgabe a) ein

Pyramide $B C D P_{1}$ und die Höhe $\overline{P_1F_1}$ (grün)

Zeige durch Rechnung, dass für das Volumen $V$ der Pyramiden $B C D P_{n}$ in Abhängigkeit von $\varphi$ gilt: $V(\varphi)=(74{,}67 -64\cdot \cos\varphi)\;\mathrm{cm}^3$

Berechne den zugehörigen Wert für $\varphi$

Bestimme rechnerisch den zugehörigen Wert für $\varphi$
